斗轮机电缆卷筒的作业原理有哪些

作业原理：电缆卷筒上的动力部分和调速部分是由电机来承当的，这种电机具有共同的电气和机械特性。电机调速规模宽，具有较软的机械特性，当负载改变时电机的作业转速也相应改变，即负载添加转速下降，负载下降转速上升。并且电机能够在其转矩、转速的机械特性曲线上恣意一点都能长时间安稳的运转，所以能够确保电缆在卷盘的相应半径上取得恰当的卷绕速度和拉力。

1、卷取电缆 电机输出力矩为动力，经过减速部分带动卷盘收取电缆。

2、开释电缆 电机输出力矩为阻止力, 避免电缆快速拉开卷盘，确保了放缆的同步性。

3、停机时 长时间堵转电机带有盘式常闭制动器，能够确保电机断电时，电缆不会因重力效果从卷盘上滑落。简介：电缆卷筒是为大型移动设备供给动力电源、操控电源或操控信号的电缆卷绕设备。它广泛应用于港口门座起重机、集装箱起重机、装船机、塔式起重机等相似工况的重型机械设备。

技能参数

斗轮机运用
2.运用特性：
2.1作业时分的温度：高温90，低温-40C。
带光纤，外观尺度107.5mm*34mm，分量6.35kg/m 　曲折半径：680mm。

2.2运用于野外可移动式接连运送设备上，电缆卷盘供电，电缆具有十分杰出的柔软性、耐压、耐腐蚀和耐油等特性电缆耐紫外线、耐磨、耐曲绕、抗拉等能满意频频移动作业。
2.3运用时答应曲折半径：电缆厚度的6-10倍。
2.4电缆的额外电压Uo/U10KV。
3.导体
3.1导体选用多股绞合无氧铜镀锡导体、表面光洁、无油污、无损害绝缘的毛刺、锐边及凸起或开裂的单线。
3.2导体直流电阻契合GB3956规则。
4.绝缘
4.1绝缘选用进口抗拉撕硅橡胶绝缘、隔离层、铜丝屏蔽、绕包，绝缘严密挤包在导体上，且简单剥离而不损害导体，绝缘表面平坦、色泽均匀。
4.2 200C时绝缘电阻不小于500MΩ.km。
5.护套
5.1护套选用组成耐磨耐腐蚀资料，护套层严密挤包在缆芯上，且简单剥离而不损害缆芯。护套表面光洁，色泽均匀。
6.制品电缆饱尝沟通50HZ，21kV/10min电压实验不击穿。
7.制品电缆阻燃功能契合：GB/T12666-2008要求。
8.内加操控电缆加光纤。
9.电缆表面印有、制作厂名、类型、标准、计米数量等—接连性标志，标志的耐擦功能契合GB/T6995-2008规则。

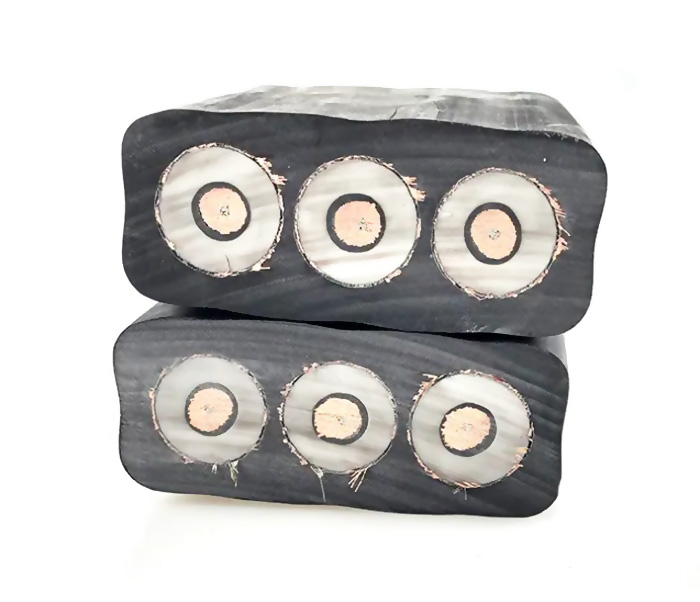

1．特种车辆高压扁平电缆，包含有导体、绝缘层和护套层，其特征是所述的导体由镀锡六类特软铜丝束丝，导体外有无纺布层，无纺布层外有硅橡胶绝缘层，绝缘层外有扁平护套层。

2．依据所述的特种车辆用高压扁电缆，其特征是所述的硅橡胶绝缘和扁平护套。

二、阐明书

1.技能领域：

本实用新型首要一种电缆，尤其是一种特种车辆用高压扁平电缆。

2.布景技能

现在，国内外特种车辆配套用电缆关于功能、惯例运用的寿数等要求渐渐的升高，即要求电缆具有不错的柔软功能，又要求具有较高的耐压性以及具有绿色环保功能。在这种对立的情况下，现存技能的特种车辆电缆已不彻底习惯年代的开展。现在国内还没有技能能改进特种车辆用电缆的耐高压型，以及没有进步电缆载流量、节省能源、绿色环保的技能。

3.实用新型内容

本实用新型意图是为了补偿已有的技能缺点，供给一种特种车辆用高压扁平电缆，它具有耐10KV高压功能、耐油性、绿色环保、高柔软性、曲折功能以及惯例运用的寿数长等特色。

本实用新型是经过以下技能计划完成的：

特种车辆高压扁电缆，包含所用导体，其特征是所述的导体由镀锡六类特软铜丝束丝，在束丝出产的根本工艺中，束丝节距倍数不大于束丝导体外径的14倍，来确保了电缆导体圆整，外径小，导电率高，柔软性好等特色，进步了电缆的耐压等级以及曲折运用功能。本实用新型选用无纺布进步了电缆的绝缘电气功能以及维护绝缘与导体的粘连及损害;绝缘层资料采纳运用耐高温进口硅橡胶，该资料不含对环境和身体有害的物质，具有不错的耐高温、高压功能并且是绿色环保的，也确保本实用新型创造电缆具有优秀的耐高压、耐高温、耐油、阻燃等功能。

本实用新型电缆的长处是：本实用新型电缆具有十分杰出的物理机械功能和优胜的

耐高压功能，不仅是低烟无卤产品，更是具有绿色环保要求，契合绿色环保、节省国际资源的要求。

4.附图阐明：

附图为本实用新型的截面示意图。

5详细施行方法：

特种车辆用高压扁电缆，包含有导体1，导体由镀锡六类特软铜丝束丝，导体外有无纺布层2，无纺布层外有进口硅橡胶绝缘层3，绝缘层外有扁平护套
